2 시리즈 MSO

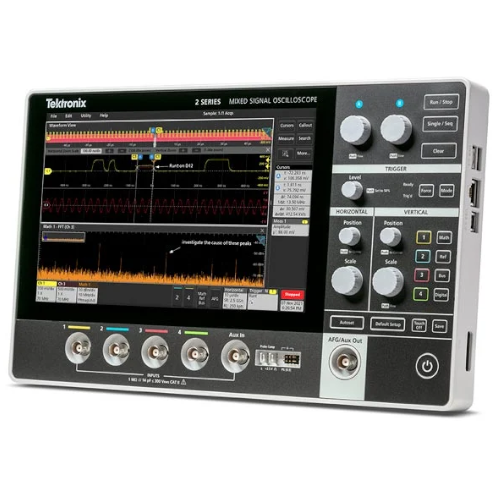

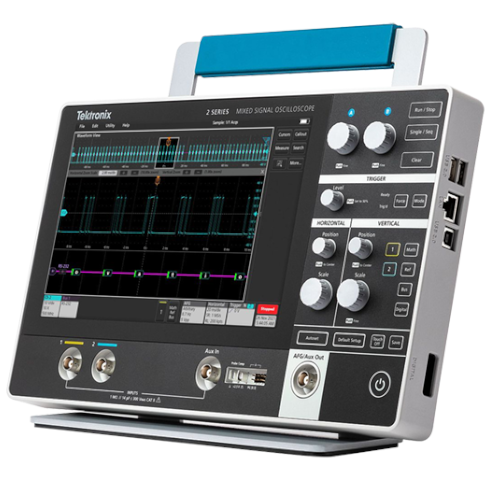

2 시리즈 MSO 휴대용 혼합 신호 오실로스코프

가장 컴팩트한 휴대용 오실로스코프를 선택하면 성능 저하 없이 벤치 공간을 더 확보할 수 있습니다.

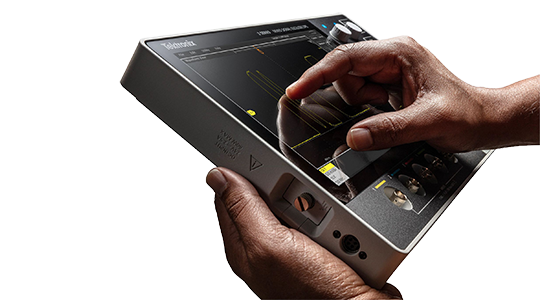

무게 1.8kg, 두께 38mm 미만의 2 시리즈 MSO는태블릿과 같은 느낌을 주면서도 실시간 터치스크린 오실로스코프의 모든 기능을 제공합니다.

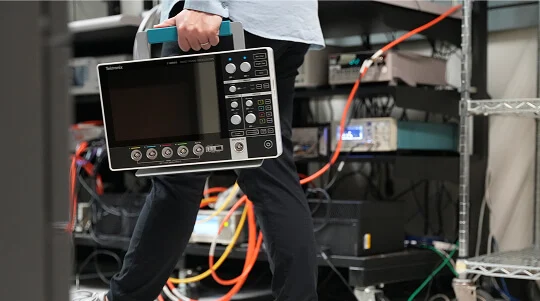

벤치탑, 강의실, 현장 등 측정이 필요한 모든 곳에서 사용할 수 있습니다.

휴대용 오실로스코프의 편리함을 원하는 사용자를 위해 2 시리즈 MSO는 탁월한 성능을 제공합니다.

노트북 가방에 들어갈 만큼 작지만 최대 500MHz의 대역폭과 2.5GS/s의 최대 샘플링 속도를 포함한 강력한 사양과 2개 또는 4개 아날로그 채널 옵션을 제공합니다.

전면 및 측면 I/O 포트를 통해 쉽게 액세스하고 연결할 수 있습니다.

또한 분리형 배터리 팩(옵션)은 벤치 또는 현장에서 다양하게 사용할 수 있습니다.

2 시리즈 MSO는 가장 정교한 Tektronix 오실로스코프에 사용되는 탁월한 터치스크린 사용자 인터페이스와 간소화된 제어 패널을 동일하게 제공합니다.

• 가장 중요한 제어 기능을 모두 갖췄지만 간소화된 전면 패널

• 활성 소스 또는 파라미터를 표시하는 노브 주변 컬러 LED 링 조명

• 상태를 표시하는 버튼 하단 컬러 LED 조명

2 시리즈 MSO는 다양한 통합 옵션을 제공하여 단 하나의 장비로도 수 많은 디버그 이슈를 해결할 수 있습니다.

디지털 회로 테스트를 위한 빌트인 16 MSO 채널(2-MSO 장비 옵션)

• 빌트인 보드 플롯 기능(2-SOURCE 소프트웨어 옵션)으로 시스템의 주파수 응답 분석

• 테스트 중인 회로 시뮬레이션을 위한 50MHz AFG, 4 비트 패턴 발생기 (2-SOURCE 소프트웨어 옵션)

• 광범위한 신호를 포착하는 다양한 프로브 지원

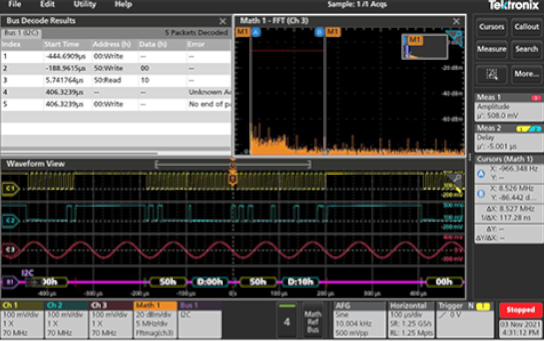

전체 분석 도구 제품군을 통해 탭 한 번으로 장비 구성 또는 파형 관리 작업에 즉시 액세스할 수 있습니다.

파형 및 스크린 기반 커서와 사용자가 선택할 수 있는 판독값 위치

• 무제한 자동 측정

• 임의 방정식 편집을 포함한 기본 및 고급 파형 연산

• 스펙트럼 분석을 위한 FFT

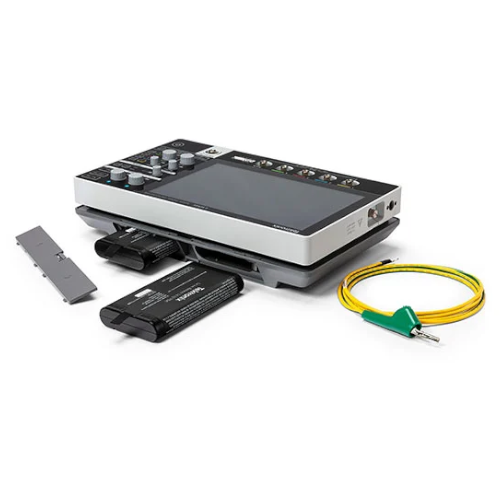

• 최대 8시간의 배터리 수명을 지원하며 현장에서 핫 스왑이 가능한 2 슬롯 배터리 팩

• VESA 마운트에 쉽게 부착할 수 있으며 모든 장비 포트에 액세스 가능한 랙 마운트 키트

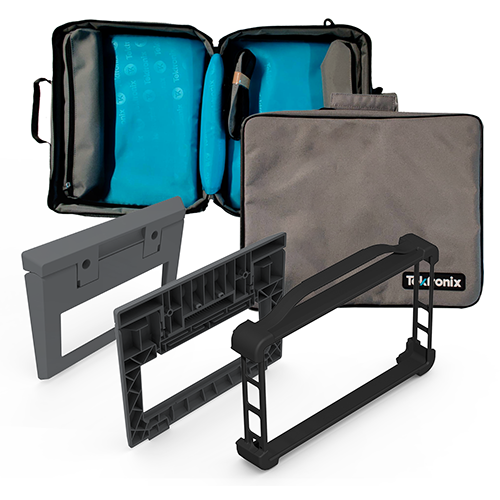

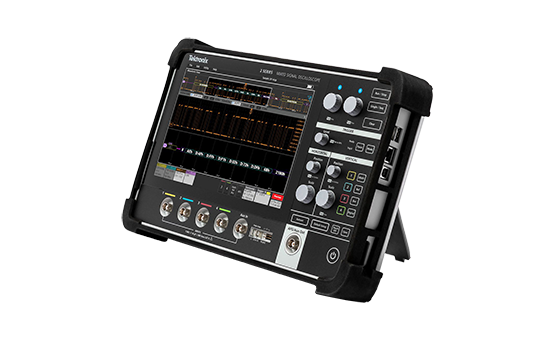

• 최대 40인치 높이에서 떨어트려도 장비를 보호할 수 있는 옵션 보호 케이스와 킥스탠트 및 휴대용 가방

• 롤링 카트, 컵 홀더 마운트 데스크 암 마운트 등 다양한 규격의 VESA 액세서리와 호환 가능

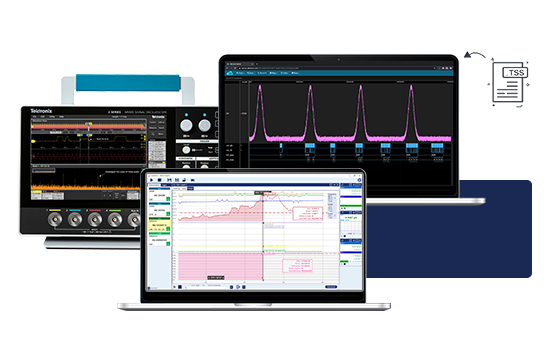

랩이나 강의실 외에도 모든 장소에서 데이터를 캡처해 다음 벤치 또는 다음 시간대에서 동료들과 쉽게 협업하세요.

• PC, 태블릿, 스마트폰 등의 장치에서 장비를 제어할 수 있는 내장 VNS 서버

• TekDrive 클라우드 스토리지의 데이터 보존 및 협업 지원

• PC를 스코프처럼 작업할 수 있도록 TekScope™ PC 분석 소프트웨어를 사용하여 범위 내/외부의 데이터 분석

• TekScope 및 TekDrive 6개월 무료 이용

• Kickstart 소프트웨어는 다중 장비 제어, 데이터 수집 및 분석을 가능하게 합니다.

모델	아날로그 대역폭	아날로그 채널	디지털 채널	샘플링 속도	레코드
MSO24	70 MHz - 500 MHz	4	16	Up to 2.5 GS/s	10 M
MSO24-EDU	70MHz~200MHz	4	16	최대 2.5GS/s	10M
MSO22-EDU	70MHz~200MHz	2	16	최대 2.5GS/s	10M
MSO22	70 MHz - 500 MHz	2	16	Up to 2.5 GS/s	10 M
