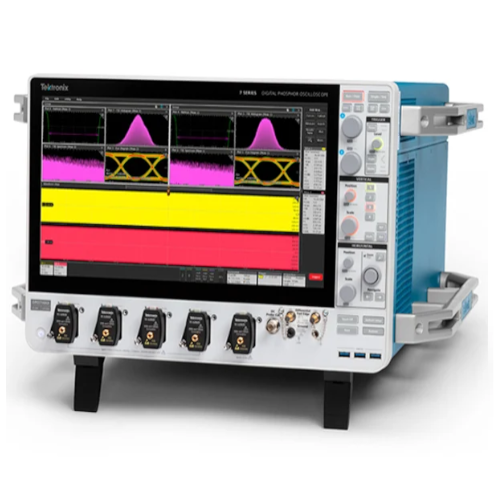

7 시리즈 DPO는 업계 최고 수준의 신호 충실도, 높은 유효비트 수(ENOB), 낮은 노이즈, 낮은 지터, 빠른 측정 처리량 및 수상 경력에 빛나는 TekScope® 사용자 인터페이스를 제공하여, 고속 직렬, 고에너지 물리 및 주요 RF 응용 분야에서 심화된 요구 사항을 충족하는 데 이상적입니다. 8~25GHz의 대역폭을 가지며 TekConnect™ 프로브와 호환됩니다.
7 시리즈 DPO를 알아보세요
1. TekScope의 직관적인 UI로 사용법을 빠르게 익힐 수 있습니다.
2. 최저 노이즈와 최고 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요.
3. 강력한 측정 시스템.
4. 지터 측정을 빠르고 정확하게 수행합니다.
5. 10배 더 빠른 데이터 전송으로 시간을 절약할 수 있습니다.

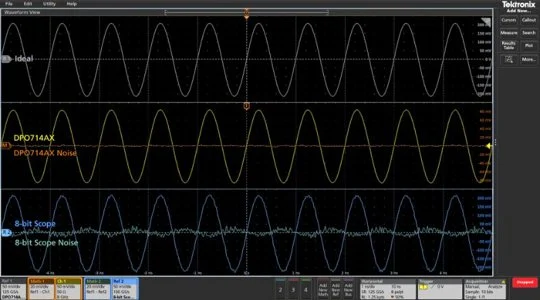

낮은 노이즈, 높은 유효비트 수(ENOB) - 비할 데 없는 측정 결과
7 시리즈 DPO의 낮은 잡음과 높은 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요.
당사의 독자적인 Tek85 저소음 프리앰프, Tek79 10비트 ADC 및 고급 DSP 알고리즘을 통해 뛰어난 측정 정확도, 감도 및 정밀도를 경험할 수 있으며, 관심 신호를 더 정확하게 캡처하고 측정할 수 있습니다.
주요 특징
• 낮은 노이즈로 저진폭 신호를 해상도 높게 측정(8GHz에서 523µV(0.10% FS)~25GHz 에서 1.13mV(0.23% FS), 500mV 전체 스케일)
• 높은 유효 비트 수(ENOB) 덕분에 고해상도 신호 디지털화가 가능합니다(8GHz에서 7.5비트~25GHz에서 6.5비트, 125GS/s, 500mV 전 스케일, 신호는 전 스케일의 90%).
• QuietChannel™ 기술은 채널 손실을 보상하기 위해 활성 CTLE(연속 시간 선형 등화)를 활용하여 오실로스코프 신호 경로의 노이즈를 최소화합니다.
• 완전 자동 내장형 신호 경로 보정(SPC)은 사용자의 개입 없이 내부 게인, 오프셋, 주파수 응답을 조정하여 정밀한 신호 캡처와 높은 유효 비트 수(ENOB) 및 최적의 측정 정확도를 보장합니다.
주요 특징• 낮은 노이즈로 저진폭 신호를 해상도 높게 측정(8GHz에서 523µV(0.10% FS)~25GHz 에서 1.13mV(0.23% FS), 500mV 전체 스케일)• 높은 유효 비트 수(ENOB) 덕분에 고해상도 신호 디지털화가 가능합니다(8GHz에서 7.5비트~25GHz에서 6.5비트, 125GS/s, 500mV 전 스케일, 신호는 전 스케일의 90%).• QuietChannel™ 기술은 채널 손실을 보상하기 위해 활성 CTLE(연속 시간 선형 등화)를 활용하여 오실로스코프 신호 경로의 노이즈를 최소화합니다.• 완전 자동 내장형 신호 경로 보정(SPC)은 사용자의 개입 없이 내부 게인, 오프셋, 주파수 응답을 조정하여 정밀한 신호 캡처와 높은 유효 비트 수(ENOB) 및 최적의 측정 정확도를 보장합니다.

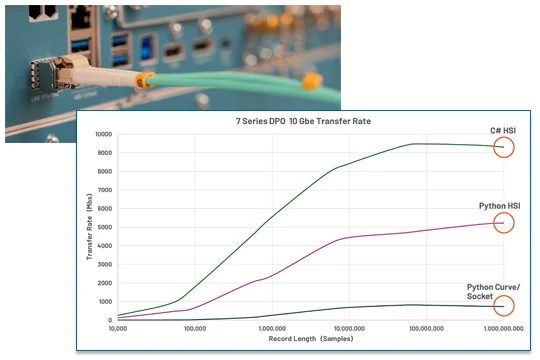

내장된 10Gbps SFP+ 포트와 TekHSI™ 기술을 갖춘 7 시리즈 DPO는 대용량 파형 데이터 세트를 PC로 최대 10배 더 빠르게 전송하고 수집 및 분석을 병렬로 수행하여 워크플로우를 가속화할 수 있습니다.주요 특징• TekHSI 기술은 gRPC 저지연 프레임워크를 기반으로 하여, 링크의 물리적 대역폭에 거의 근접한 속도로 페치 및 스트리밍 데이터 전송이 가능합니다. C# 및 Python 라이브러리를 함께 사용하세요.• 10Gbps SFP+ 포트는 RJ-45 전기, 광섬유 또는 직접 연결 트랜시버 모듈을 수용합니다.• TekScope PC 소프트웨어는 고속 인터페이스를 기본적으로 지원하며, 오프라인 및 원격 오실로스코프와 유사한 분석 기능을 제공합니다.풀 HD 1080p 해상도의 15.6인치 디스플레이와 수상 경력에 빛나는 직관적인 사용자 인터페이스는 사용자의 기대치에 맞게 작동하여 테스트 결과를 더 빠르게 확인할 수 있습니다.주요 특징• 터치용으로 설계된 UI와 2, 3, 4, 5 및 6 시리즈 오실로스코프에 탑재된 동일한 TekScope™ 소프트웨어가 기분 좋은 사용자 경험과 빠른 인사이트를 제공합니다.• 최소한의 레이어로 잘 구성된 메뉴 구조로 복잡한 작업을 간소화하여 설정을 빠르게 탐색하고, 기기 설정과 측정을 구성하고, 수집된 데이터를 손쉽게 이동할 수 있습니다.• 멀티터치 제스처에 최적화된 반응형 터치스크린은 파형 분석을 정밀하게 제어할 수 있게 해줍니다 - 피코초 글리치를 빠르게 확대하거나 아이 다이어그램 분석용 측정 매개변수를 조정하여 정확한 결과를 보장합니다• 간편한 원버튼 지터 측정 요약은 주요 플롯, 다이어그램 및 측정을 포함한 포괄적인 데이터를 단일 채널 또는 여러 채널에서 동시에 빠르게 제공합니다.• 임베디드 또는 Windows OS가 설치된 이동식 SSD와 함께 사용할 수 있습니다.자세히 보기:
