패시브 프로브

패시브 프로브

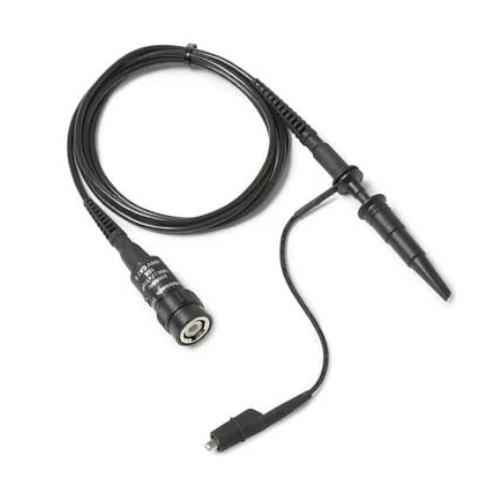

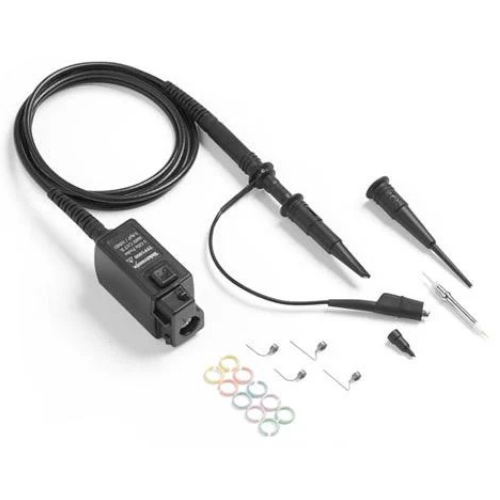

패시브 전압 프로브는 대부분의 오실로스코프 에 기본으로 탑재되고 저렴한 범용 프로브 솔루션을 제공합니다.

일반적으로 이러한 프로브는 액티브 전압 프로브의 성능에 못 미치지만 견고함과 광범위한 동적 범위를 제공하므로 다양한 분야의 신호를 시각화하는 데 적합합니다.

텍트로닉스는 패시브 프로브 제품 범주의 성능을 재정의하는 새로운 차원의 패시브 프로브를 출시했습니다.

새로운 차원의 Tektronix 프로브 솔루션은 다음과 같은 장점을 제공합니다.

• 최대 1GHz인 동급 최고의 대역폭

• 프로브 부하 효과를 최소화하는 동급 최고의 입력 커패시턴스(최소 3.9pF)

• 긴 접지 리드선이 연결된 경우 성능 손실을 최소화하는 동급 최고의 입력 커패시턴스

• 보정 드라이브가 필요하지 않은 자동 프로브 보정

모델	감쇠	대역폭	입력 임피던스	최대 전압	데이터시트
TPP0101	10X	100MHz	10MΩ \|\| 12pF	300Vrms CAT II	다운로드
TPP0100	10X	100MHz	10MΩ \|\| 12pF	300Vrms CAT II	다운로드
TPP1000	10X	1GHz	10MΩ \|\| 3.9pF	300Vrms CAT II	다운로드
TPP0500B	10X	500MHz	10MΩ \|\| 3.9pF	300Vrms CAT II	다운로드
TPP0250	10X	250MHz	10MΩ \|\| 3.9pF	300Vrms CAT II	다운로드
TPP0502	2X	500MHz	2MΩ \|\| 12.7pF	300Vrms CAT II	다운로드
TPP0200	10X	200MHz	10MΩ \|\| 12pF	300Vrms CAT II	다운로드
TPP0201	10X	200MHz	10MΩ \|\| 12pF	300Vrms CAT II	다운로드
P2221	1X/10X	10X: 200MHz 1X: 6MHz	10X: 10MΩ \|\| 110pF 1X:	10X: 300Vrms CAT II 1X: 150Vrms CAT II	다운로드
P2220	1X/10X	10X: 200MHz 1X: 6MHz	10X: 10MΩ\|\| 17pF 1X: 1MΩ\|\| 110pF	10X: 300Vrms CAT II 1X: 150Vrms CAT II	다운로드
P6139B	10X	500MHz	10MΩ \|\| 8pF	300Vrms CAT II	다운로드
