저전압 싱글 엔드 프로브는 최대 12V의 고속, 접지 기준 신호를 측정할 때 주로 사용됩니다.
이러한 저전압 프로브는 최소한의 프로브 부하로 고임피던스, 고주파 회로 요소에서 측정을 수행할 때 가장 적합합니다.
사용자는 회로에 가하는 부하를 최소화하기 위해 입력 커패시턴스 용량이 낮은 (~1 pF) 프로브를 선택해야 합니다.
입력 커패시턴스 용량이 낮은 프로브는 더 높은 주파수에서 더 높은 입력 임피던스를 제공합니다.
Tektronix 저전압 싱글 엔드 프로브 솔루션의 장점
• 최대 4GHz인 대역폭
• 낮은 입력 커패시턴스(1pF 미만)와 매우 높은 입력 임피던스
• 최적의 측정 성능을 위한 가장 다양한 프로브 액세서리 세트
신제품 출시!

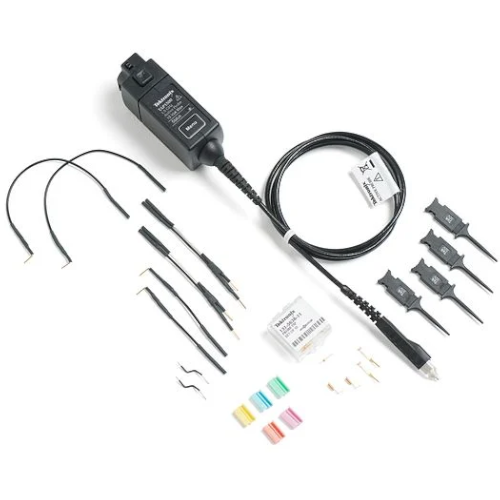

TAP1500L
베스트셀러인 액티브 프로브에 더 긴 케이블 길이가 추가되었으며, Flying Probe 최종 사용자와 제조업체를 위해 특별히 설계되었습니다.
주요 특징:
1. 7m 케이블 = 5배 더 길어졌습니다!
2. 성능 저하 없음*
3. 외부 전원 공급 장치 불필요
4, 시스템 설계의 유연성 향상
| 모델 |
감쇠 |
대역폭 |
입력 임피던스 |
최대 전압 |
데이터시트 |

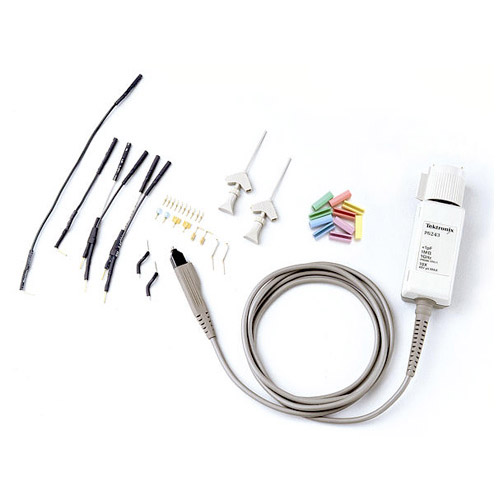

P6243
|
10X |
1GHz |
1MΩ || ≤ 1pF |
± 8V |
다운로드 |
P6245
|
10X |
1.5GHz |
1MΩ || ≤ 1pF |
± 8V |
다운로드 |
TAP2500
|
10X |
2.5GHz |
40kΩ || ≤ 0.8pF |
± 4V |
다운로드 |
TAP4000
|
10X |
4 GHz |
40 kΩ || ≤ 0.8 pF |
± 4 V |
다운로드 |
TAP1500
|
10X |
1.5GHz |
1MΩ || ≤ 1pF |
± 8V |
다운로드 |
TAP1500L
|
10X |
1.5 GHz |
1 MΩ || ≤ 1 pF |
± 8 V |
다운로드 |
 |
