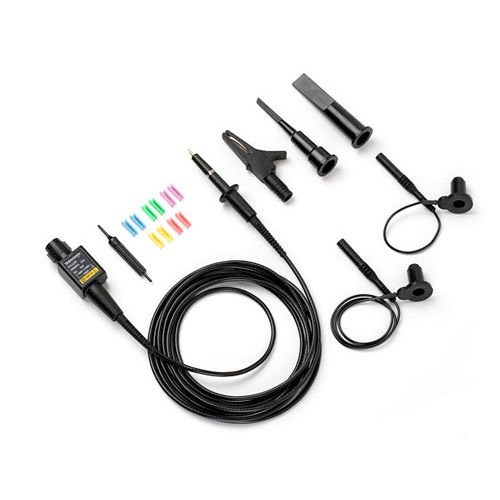

- 고전압 싱글 엔드 프로브
- 고전압 싱글 엔드 프로브는 일반적으로 최대 40kV의 접지 기준 신호를 측정하는 데 사용됩니다.그렇지만 일부 싱글 엔드 프로브는 접지 기준이 없는 측정에 필요한 절연된 입력 또는 플로팅 입력이 있는 장치에 적합하게 설계되었습니다.입력 커패시턴스가 더 낮은 프로브는 더 높은 주파수에서 더 높은 입력 임피던스를 제공하기 때문에 사용자는 회로에 작용하는 프로브 로딩 효과가 최소화되도록 입력 커패시턴스 사양이 낮은(최대 4pF) 프로브를 선택해야 합니다Tektronix 고전압 프로브 솔루션은 다음과 같은 장점을 제공합니다.• 최대 800MHz인 동급 최고의 대역폭• 동급 최고의 프로브 부하와 최소 1.8pF인 입력 커패시턴스• 타사 안전 인증(UL, CSA, ETL)을 받은 유일한 제품• 가장 광범위한 프로브 액세서리 집합
모델 대역폭 입력 임피던스 최대 전압 TPP0850 800MHz 40MΩ || 1.8pF
피크: 2.5kV
RMS: 1000V CAT IIP5122 200MHz 100MΩ || 4pF
RMS: 1000V CAT II
P5100A 500MHz 40MΩ || 2.5pF
피크: 2.5kV
RMS: 1000V CAT IIP6015A 75MHz 100MΩ || 3pF
20kV
|
|
|
||
