20개 이상의 애드온 패키지 제공 Bluetooth 5 및 펄스 신호 분석은 단지 시작일 뿐입니다.

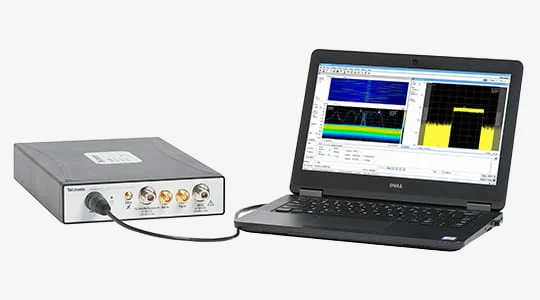

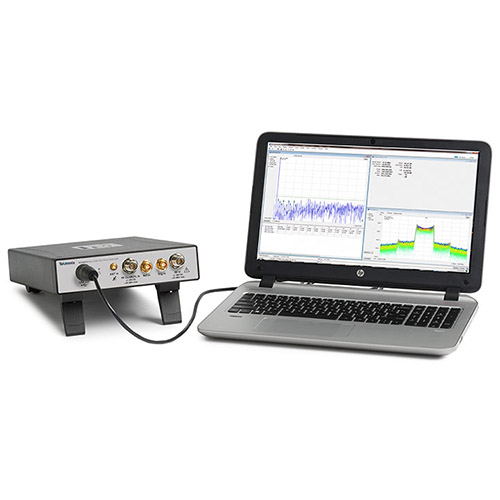

SignalVu-PC가 실행 중이고 DPX 밀도 트리거를 표시하는 태블릿 PC에 연결된 RSA607A 스펙트럼 분석기
• 펄스 송신기의 선택적 펄스 캡처, 장치 문제 해결 중 빠르고 포착하기 어려운 과도 신호까지 잡아내는 고급 트리거링을 포함한 고급 측정 및 디버깅 기능
• 하나의 PC에 연결된 여러 RSA를 제어하여 고조파, 대역 외 방출과 같은 다른 주파수에서 동시에 발생하는 이벤트 측정 가능
• 일반 무선 표준, 스펙트럼 관리, 펄스 측정 등을 다루는 다양한 애드온 패키지 제공

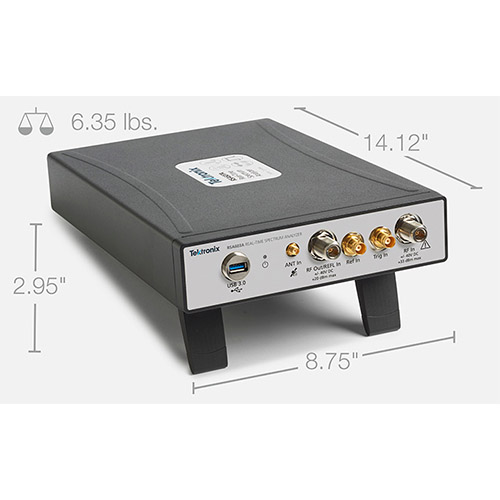

가장 적합한 크기 뛰어난 유연성

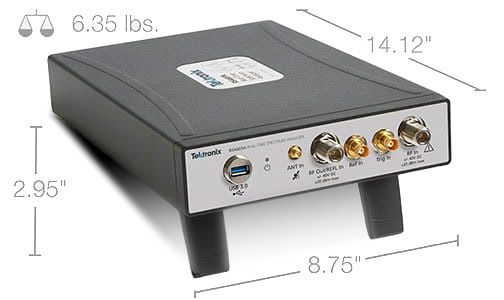

RSA600은 벤치, 실험실 또는 랙에 나란히 놓기에 쉽게 맞는 적합한 크기로 디자인되었습니다.
USB 3.0을 통해 최대 40MHz의 데이터를 사용자의 Intel i5 또는 i7 PC, 노트북 또는 태블릿에 지속적으로 스트리밍합니다.
사용자 정의 IQ 기반 애플리케이션을 구현하기 위한 PC 처리 성능, 편리한 파일 공유, SignalVu-PC 벡터 신호 분석(VSA) 소프트웨어, Windows 또는 Linux API의 최신 기능을 활용하십시오.
디스플레이 및 PC를 선택할 수 있습니다. 필요나 선택에 따라 업그레이드하십시오.

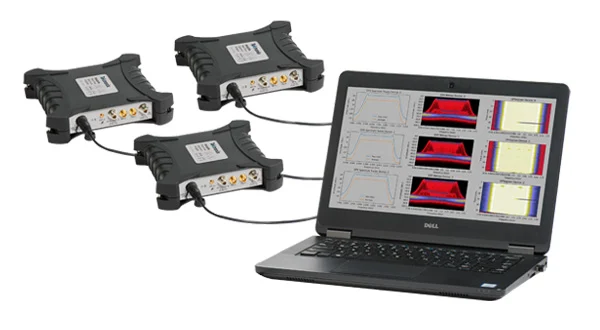

다중 채널에서 동시 캡처
하나의 PC에 연결된 하나 이상의 장비로 여러 주파수의 RF 이벤트를 손쉽게 획득, 분석, 시각화 가능

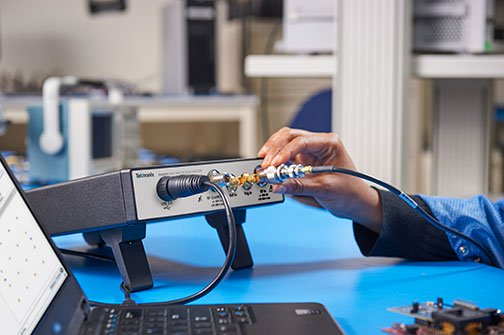

무선 송신기 설계를 위한 WLAN, 블루투스, LTE 등의 신호 품질 검증.
RSA600은 WLAN, Bluetooth, LTE 등에 대한 변조 분석을 통해 저렴한 가격으로 직관적인 디자인 특성화, 문제 해결 및 인증을 구현했습니다. 내부 추적 발생기를 사용하여 RF 구성 요소 및 시스템의 특징을 파악할 수 있습니다.
| 모델 |
주파수 범위 |
실시간대역폭 |
100% POI의 최소 이벤트 기간 |
SFDR(표준) |
| RSA607A |
9kHz~7.5GHz |
40MHz |
100μs |
70dBc |
| RSA603A |
9kHz~3.0GHz |
40MHz |
100μs |
70dBc |
 |

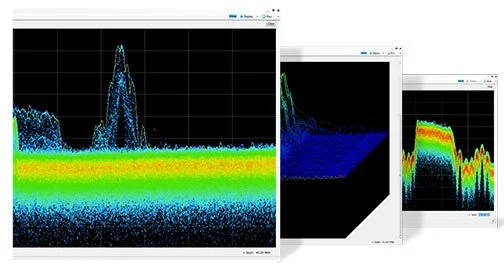

RSA 시리즈의 강력한 실시간 아키텍처에서 나타나는 좀 더 복잡하고 찾아내기 어려운 문제를 알아보십시오. 고급 DPX® 기술을 사용하면 기존 스펙트럼 분석기에서는 거의 볼 수 없는 RF 특징을 확인하실 수 있습니다.▶ DPX 동영상
SignalVu-PC가 실행 중이고 DPX 밀도 트리거를 표시하는 태블릿 PC에 연결된 RSA607A 스펙트럼 분석기• 펄스 송신기의 선택적 펄스 캡처, 장치 문제 해결 중 빠르고 포착하기 어려운 과도 신호까지 잡아내는 고급 트리거링을 포함한 고급 측정 및 디버깅 기능• 하나의 PC에 연결된 여러 RSA를 제어하여 고조파, 대역 외 방출과 같은 다른 주파수에서 동시에 발생하는 이벤트 측정 가능• 일반 무선 표준, 스펙트럼 관리, 펄스 측정 등을 다루는 다양한 애드온 패키지 제공
RSA600은 벤치, 실험실 또는 랙에 나란히 놓기에 쉽게 맞는 적합한 크기로 디자인되었습니다.USB 3.0을 통해 최대 40MHz의 데이터를 사용자의 Intel i5 또는 i7 PC, 노트북 또는 태블릿에 지속적으로 스트리밍합니다.사용자 정의 IQ 기반 애플리케이션을 구현하기 위한 PC 처리 성능, 편리한 파일 공유, SignalVu-PC 벡터 신호 분석(VSA) 소프트웨어, Windows 또는 Linux API의 최신 기능을 활용하십시오.디스플레이 및 PC를 선택할 수 있습니다. 필요나 선택에 따라 업그레이드하십시오.
하나의 PC에 연결된 하나 이상의 장비로 여러 주파수의 RF 이벤트를 손쉽게 획득, 분석, 시각화 가능
RSA600은 WLAN, Bluetooth, LTE 등에 대한 변조 분석을 통해 저렴한 가격으로 직관적인 디자인 특성화, 문제 해결 및 인증을 구현했습니다. 내부 추적 발생기를 사용하여 RF 구성 요소 및 시스템의 특징을 파악할 수 있습니다.
