- AWG5200 임의 파형 발생기
- AWG5200 임의 파형 발생기는 저렴한 가격으로 다중 장치 동기화를 통해 최대 32개 이상의 채널로 확장할 수 있으며, 높은 신호 충실도를 통해 까다로운 신호 발생이 가능합니다.고급 연구, 전자 테스트 및 레이더, 전자전 시스템 설계 및 테스트에서 이상적입니다.

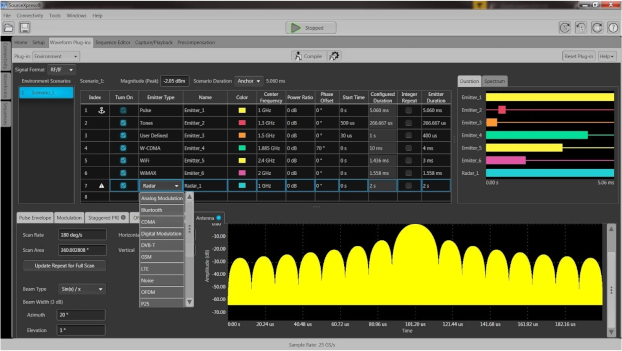

간편해진 다중 이미터 RF 신호 환경 구축
최근 수년 동안, 통신 시스템을 레이더 대역에서 작동하여 레이더 및 RF 신호 환경의 근접성을 높이기 위한 제안이 진행되어 왔습니다. 텍트로닉스는 전류 임의 파형 발생기를 위한 특정 파형 작성 플러그인을 작성하여 엔지니어들이 많은 특정 응용 사례를 위한 특정 RF 환경을 구축할 수 있도록 하고 있습니다.지원되는 응용 사례에는 EW 모니터링을 위한 실제 무선 시나리오/환경의 시뮬레이션/에뮬레이션, 간섭 신호와 위상 배열 안테나 및 MIMO를 포함하는 레이더 수신기가 포함됩니다.새로운 환경 플러그인의 기능에는 다음이 포함됩니다.• 한 번의 컴파일로 여러 시나리오를 생성하고 다른 AWG 채널에 적용하는 기능. 사용자는 최대 50개의 시나리오를 생성할 수 있습니다.• 시나리오는 개별 RF 이미터 신호로 구성되며, 사용자는 시나리오당 최대 100개의 이미터를 정의할 수 있습니다.적은 노이즈 보다 선명한 신호

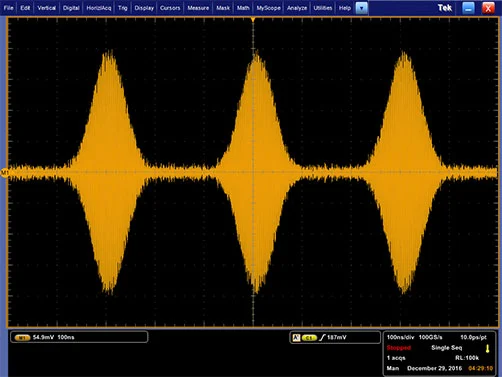

AWG5200 임의 파형 발생기는 놀랍도록 합리적인 가격으로 업계 최적의 샘플링 속도 및 수직 해상도 조합을 제공합니다.정확하고 노이즈 없는 신호와 최대 6GHz로 신호를 직접 발생할 수 있는 5GS/s 16비트 제품 성능을 기반으로, 실환경과 같은 파형을 생성할 수 있습니다.주요 특징• 16비트 DAC 해상도• 5GS/s 샘플링 속도• 매우 낮은 노이즈 특성• 확장 가능하고 실효성이 높은 경제적 임의 파형 발생기입니다확장 가능하고 실효성이 높은 경제적 임의 파형 발생기입니다.

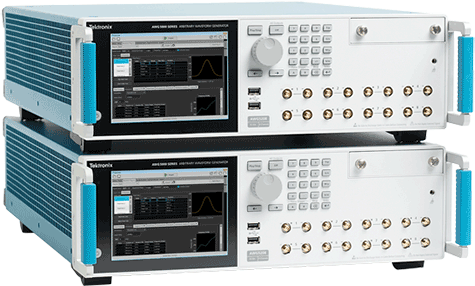

장비당 최대 8개 채널, 한 채널당 합리적 비용, 여러 장치 동기화로 파형 생성을 통한 효과적인 사용성 제공 이러한 완전 통합형 플랫폼으로 더 빠른 파형 로드 및 보다 선명한 RF 성능을 제공할 수 있습니다.주요 특징• 최대 8개의 아날로그 채널, 32개의 디지털 및 4개 플래그를 동시에 사용• 최대 8개의 독립 채널, 다중 장치 동기화• 매우 낮은 노이즈 특성• 채널당 낮은 가격으로 합리적이고 경제적으로 사용 가능임의 파형 발생기 안팎에서 파형을 생성할 수 있습니다.

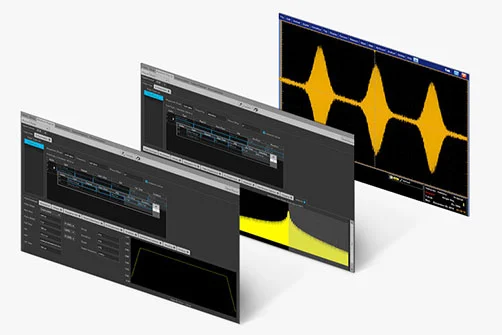

SourceXpress 환경은 AWG5200의 기본 펌웨어를 시뮬레이션하고 PC에서 실행됩니다.플러그 인을 통해 장비 간 또는 각 시스템 간 쉽고 간편하게 연결하고 기능을 전화할 할 수 있습니다.플러그 인은 복잡한 RF 환경 신호 및 변조된 레이더 펄스를 생성하는 과정을 간소화하여 신호를 훨씬 더 빠르게 제작할 수 있도록 도와줍니다.주요 특징• 레이더, RF, OFDM 플러그 인• PC의 어느 곳을 통해서나 AWG 시뮬레이션• 오프라인 모드에서 AWG 장비 접속 없이도 파형 생성이 가능함• 원격으로 AWG 제어테스트 설정 간소화
AWG5200 임의 파형 발생기는 테스트 설정 간소화를 위한 제품입니다.이 발생기는 먼저 현재의 복잡한 신호 생성 설정을 간소화하거나 교체할 수 있는 완성도 높은 솔루션을 제공합니다.기존의 텍트로닉스 신호 발생기와 호환되므로 장비 사용법을 다시 학습할 필요가 없습니다.마지막으로 Matlab 스크립트를 사용하여 테스트를 자동화하는 기능을 통해 장비 상호 간 또는 각 시스템 간의 설정이 보다 간편해졌습니다.주요 특징• AWG 이전 버전과의 호환성• Matlab 명령을 사용하여 파형 생성• 디지털 업 변환, 선명한 광범위한 출력 기능으로 VSG와 같은 기능 제공모델 아날로그 채널 수직 해상도 아날로그 대역폭 출력 주파수 최대 샘플
속도AWG5202 2 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz) AWG5208 8 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz) AWG5204 4 16비트 2GHz(-3dB x) DC 출력: 디퍼런셜1.5Vp-p /// AC 출력: -17 ~ -5dBm 싱글 엔드, BW 10MHz ~ 2GHz(기본) /// Amp AC 출력: -85 ~ +10dBm 싱글 엔드, BW 10MHz ~ 2GHz(옵션) 1.5KS/s ~ 10GS/s(4GHz)
|
|
|
||
